Chuẩn bị đo

Độ phát xạ của một vật phụ thuộc vào nguyên vật liệu và cấu trúc bề mặt của vật đó. Nó cho biết vật thể phát ra bao nhiêu bức xạ nhiệt hồng ngoại so với một bộ tản nhiệt lý tưởng (vật đen, độ phát xạ ε = 1) và theo đó là giá trị từ 0 đến 1.

Để xác định nhiệt độ bề mặt, bức xạ nhiệt hồng ngoại tự nhiên sẽ được đo không tiếp xúc, phát tới đối tượng mục tiêu. Để có các phép đo chính xác, phải kiểm tra độ phát xạ đã được điều chỉnh tại máy đo trước mỗi phép đo và có thể điều chỉnh tại đối tượng đo nếu có thể.

Các độ phát xạ đặt trước trong dụng cụ đo là các giá trị tiêu chuẩn.

Bạn có thể chọn một trong nhiều độ phát xạ hoặc nhập một giá trị số chính xác. Hãy điều chỉnh độ phát xạ mong muốn qua menu <Thông số đo lường> → <Độ phát xạ> xem Menu chính.

  • Chỉ có các phép đo nhiệt độ chính xác, nếu thống nhất được độ phát xạ đã điều chỉnh và độ phát xạ của đối tượng.

Độ phát xạ càng thấp, ảnh hưởng của nhiệt độ phản xạ đến kết quả đo càng lớn. Do đó, nếu bạn thay đổi độ phát xạ, hãy luôn điều chỉnh nhiệt độ phản xạ. Hãy điều chỉnh độ phát xạ mong muốn qua menu <Thông số đo lường> → <Nhiệt độ phản chiếu> xem Menu chính.

Sự chênh lệch nhiệt độ được hiển thị bởi dụng cụ đo có thể được phân bố cho nhiều mức nhiệt độ khác nhau và/hoặc nhiều độ phát xạ khác nhau. Nếu các độ phát xạ khác biệt nhiều thì các khác biệt về nhiệt độ đã hiển thị có thể sai lệch đáng kể với giá trị thực.

Nếu có càng nhiều đối tượng đo làm từ nhiều loại nguyên vật liệu hoặc cấu trúc khác nhau trong một vùng đo, thì các giá trị nhiệt độ đã hiển thị chính xác ở những đối tượng đo phù hợp với độ phát xạ được điều chỉnh. Đối với tất cả đối tượng khác (với các độ phát xạ khác) các khác biệt về màu có thể được sử dụng dưới dạng hướng dẫn về tỷ lệ màu.

Các bề mặt phản chiếu lóa hoặc sáng chói (như gạch lát hoặc kim loại trơn) có thể làm sai hoặc gây ảnh hưởng lớn đến các kết quả đã hiển thị. Hãy dán mặt đo lại bằng băng dính xỉn màu có thể dẫn nhiệt tốt nếu cần thiết. Hãy để băng dính cân bằng trên bề mặt một lát.

Chú ý tới góc đo thuận tiện tại các diện tích phản chiếu sao cho bức xạ nhiệt phản chiếu của vật thể khác không làm sai lệch kết quả đo. Ví dụ, khi đo mà theo chiều dọc từ phía trước, hiện tượng phản chiếu nhiệt độ cơ thể tỏa ra của bạn có thể gây ảnh hưởng đến phép đo. Đối với một bề mặt phẳng thì các đường nét và nhiệt độ của cơ thể có thể được hiển thị (giá trị phản chiếu), xem nhiệt độ nào không tương ứng với bề mặt được đo (giá trị đã phát hoặc giá trị thực của bề mặt).

Về lý thuyết, không thể thực hiện phép đo qua chất liệu trong suốt (ví dụ như thủy tinh hoặc nhựa trong suốt).

Các kết quả đo sẽ càng chính xác và đáng tin cậy khi các điều kiện đo tốt hơn và ổn định hơn. Không chỉ có sự dao động nhiệt độ mạnh trong điều kiện môi trường xung quanh, mà cả sự dao động mạnh về nhiệt độ của đối tượng được đo cũng có thể làm giảm độ chính xác.

Phép đo nhiệt độ bằng hồng ngoại có thể bị ảnh hưởng xấu bởi khói, hơi/độ ẩm không khí cao hoặc không khí bụi bặm.

Hướng dẫn về độ chính xác cao hơn của các phép đo:

  • Hãy đến gần vật thể nhất để giảm thiểu các yếu tố gây nhiễu giữa ben và bề mặt đo.
  • Bạn cần thông khí ở bên trong trước khi đo phòng này, đặc biệt khi không khí bị ô nhiễm hoặc rất ẩm thấp. Hãy để căn phòng cân bằng sau khi thông khí, cho tới khi phòng lại đạt nhiệt độ thông thường.

  • Không được chĩa luồng laze vào con người hay động vật và không được tự chính bạn nhìn vào luồng laze, ngay cả khi từ một khoảng cách lớn.

Dụng cụ đo được trang bị laser để đánh dấu điểm đo.

Hãy nhấn nút Laser (16) và nhấn giữ. Biểu tượng Laser (f) được hiển thị trong Thanh trạng thái và xuất hiện một vòng tròn đỏ quanh đường chữ thập (n). Giao thoa laser và đường chữ thập là chính xác ở khoảng cách 1 m. Nếu bạn nhả nút Laser (16), Laser sẽ tắt.

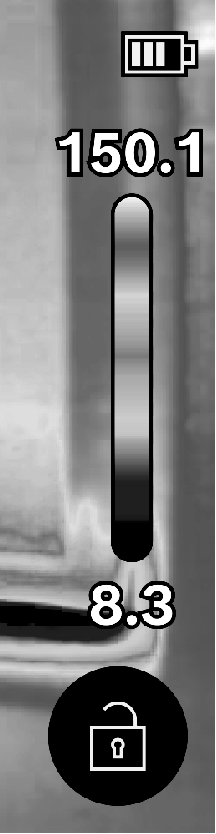

Ở phía bên phải màn hình hiển thị một thang đo (i) được hiển thị. Các giá trị ở đầu trên và đầu dưới sẽ là nhiệt độ tối đa (h) hoặc tối thiểu thu được trong ảnh nhiệt (j). 99,99 % tổng Pixel được đánh giá cho thang đo. Sự chỉ định màu cho một giá trị nhiệt độ trong ảnh được thực hiện đồng đều (tuyến tính).

Với nhiều tông màu khác nhau, các mức nhiệt độ sẽ được chỉ định cho cả hai giá trị biên này. Mức nhiệt độ, mà nằm chính xác giữa giá trị tối thiểu và tối đa, được chỉ định cho vùng màu giữa của thang đo.

Để xác định nhiệt độ của vùng cụ thể bạn hãy di chuyển dụng cụ đo, để đường chữ thập có hiển thị nhiệt độ (n) chỉ vào điểm mong muốn hoặc vùng mong muốn. Trong thiết lập tự động, quang phổ màu của thang đo luôn được phân bố tuyến tính (đồng đều) lên toàn bộ vùng đo trong nhiệt độ tối thiểu hoặc tối đa.

Trong dụng cụ đo tất cả các nhiệt độ đã đo sẽ được hiển thị trong vùng đo tỷ lệ với nhau. Nếu, trong một vùng, ví dụ trong hiển thị màu, mà nhiệt được hiển thị màu xanh dương trong bảng màu, thì tức là vùng xanh dương thuộc các giá trị đo lạnh trong vùng đo hiện tại. Tuy nhiên các vùng này có thể vẫn nằm trong khoảng nhiệt độ, mà có thể dẫn đến thương tích. Do đó hãy lưu ý các nhiệt độ đã hiển thị trên thang đo hoặc trên đường chữ thập.
